ファイア・エフェクト
Making Fire and Smoke Effect With Unity VFX Graph | Work Scape #5
以下、設定プロセスは上記ビデオの「 3:31 ～ 5:46」で見られる。

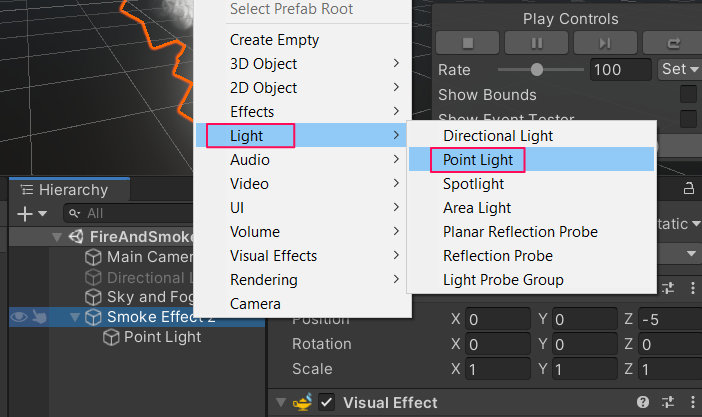

Smoke Effectゲームオブジェクトの配下に簡易的な炎となるPoint Lightを追加する。最初追加した段階ではPoint LightのLightコンポーネントのEmissionのIntensityが強すぎる場合がある。ちなみにDirectional Lightはオフにしておく。( 3.1)
3.1 Point Light - Hierarchy Window

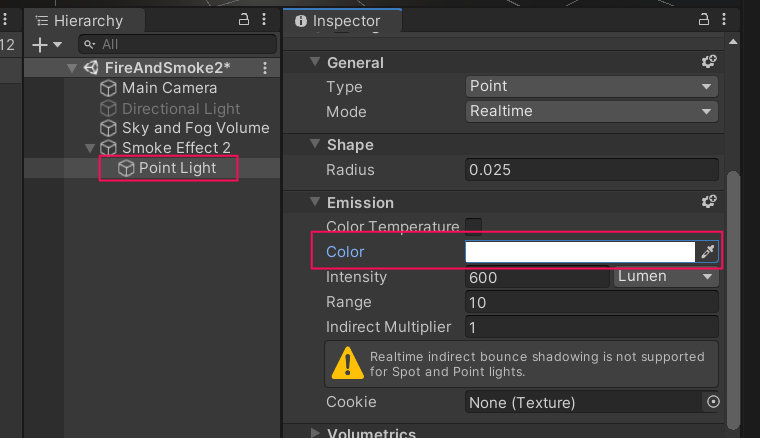

Smoke Effectオブジェクトをコピーして複数作成し、Colorを変更して異なる色味を試してみる。炎のカラー変更は今追加したPoint LightのColorプロパティで行う。( 3.2)

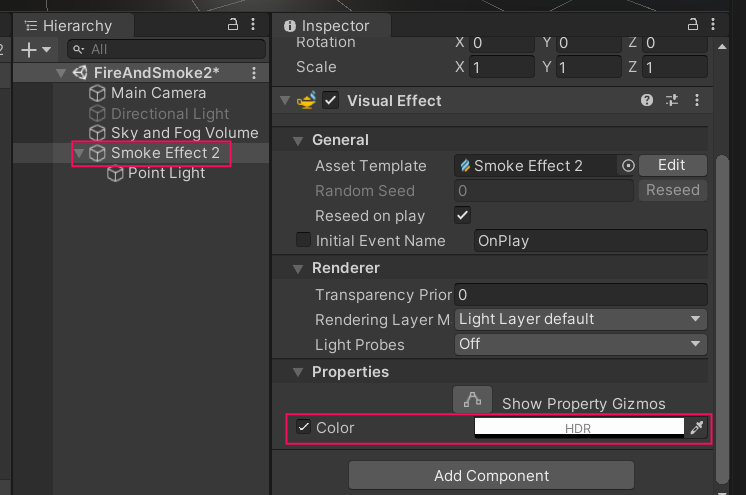

煙のカラー変更は、VFX GraphのMultiply ColorのColorプロパティで変更するとよい。( 3.3)
3.2 Color - Point Light
3.3 Color - VFX Graph

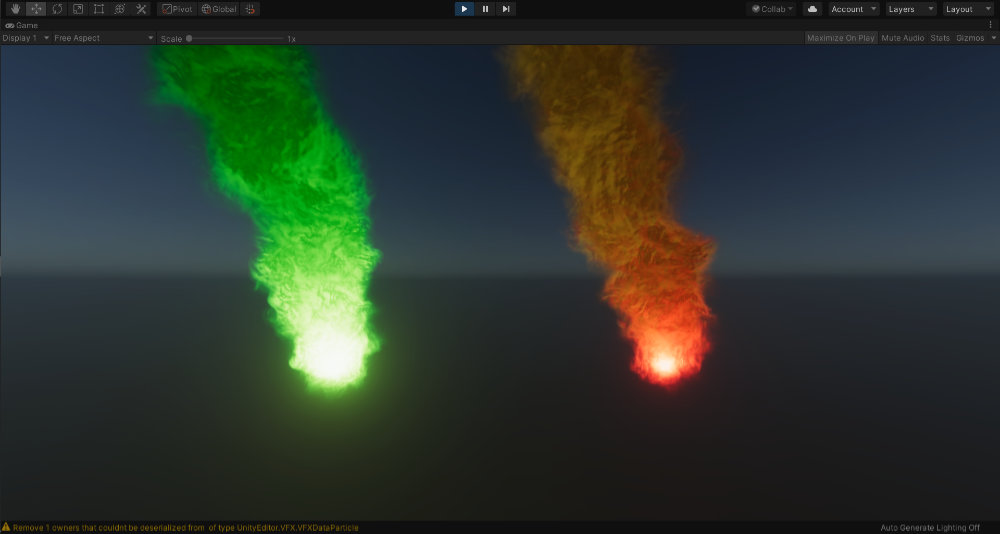

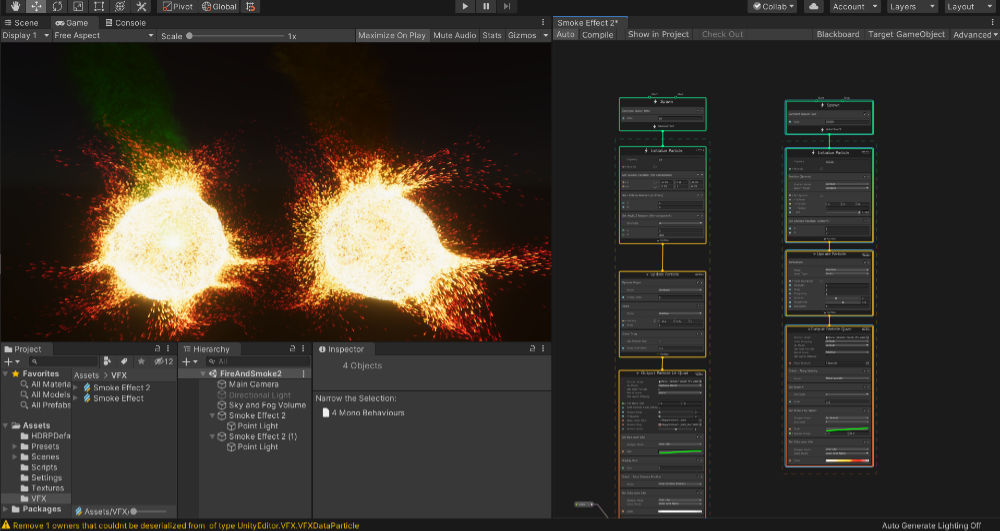

色味を変えた2つのSmoke Effectオブジェクト。( 3.4)
次に炎から散る火花を表現するためのエフェクトを追加する。VFX Graphウィンドウの空いているところで右クリックもしくはSpaceキーを押下し、Swarm Particle Systemを追加する。( 3.5)
3.4 Unity Game Window
3.5 Swarm Particle System - VFX Graph Window

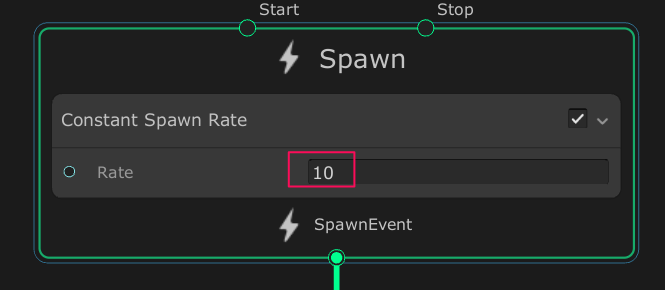

SpawnコンテキストのRateを10に変更する。( 3.6)

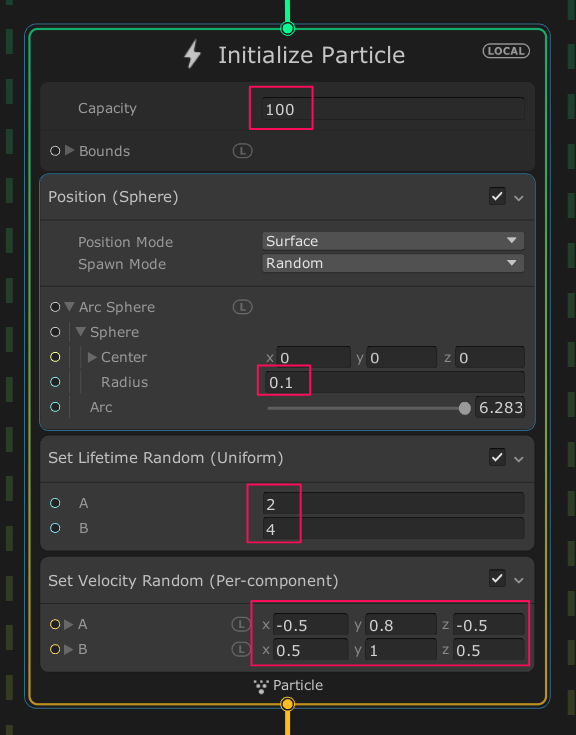

Initialize ParticleコンテキストのCapacityを100に減らす。Position SphereブロックのSphereのRadiusを0.1に変更する。Set Lifetime RandomのMinを2、Maxを4へ変更する。さらにInitialize ParticleコンテキストにSet Velocity Randomを追加する。スモーク・エフェクトの作成で設定したInitilaize Particleコンテキストからコピーすればよい。xを-0.5から0.5、yを0.8から1、zを-0.5から0.5に変更する。( 3.7)
3.6 Spawn Context
3.7 Initialize Particle Context

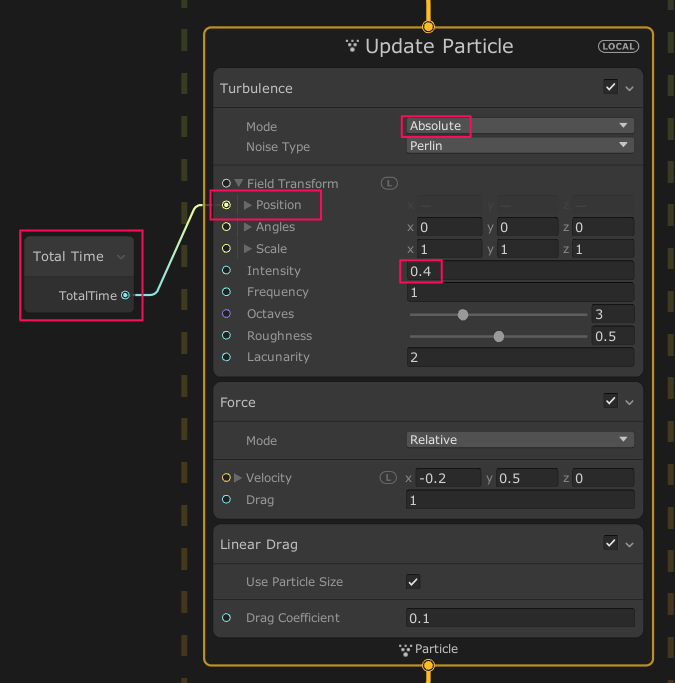

Update Particleコンテキストに同様にして、ForceブロックとLinear Dragブロックをコピーペーストで追加する。TurbulenceブロックのModeをAbsoluteに変更する。TotalTimeノードを追加し、TurbulenceブロックのField TransformのPositionと接続させる。Intensityを0.4に変更する。( 3.8)

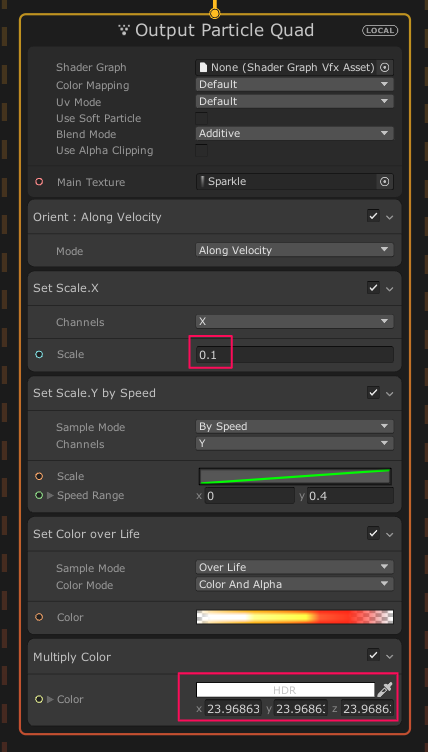

Output Particle QuadコンテキストにMultiply Colorブロックを追加する。ColorプロパティのInstensityを大きくすることで火花のような強い光りを追加できる。値を大きめにすると、散っている感じが良く出る。Set Scale.XのScaleを0.1ぐらいにしておく。( 3.9)
3.8 Update Particle Context
3.9 Output Particle Quad Context

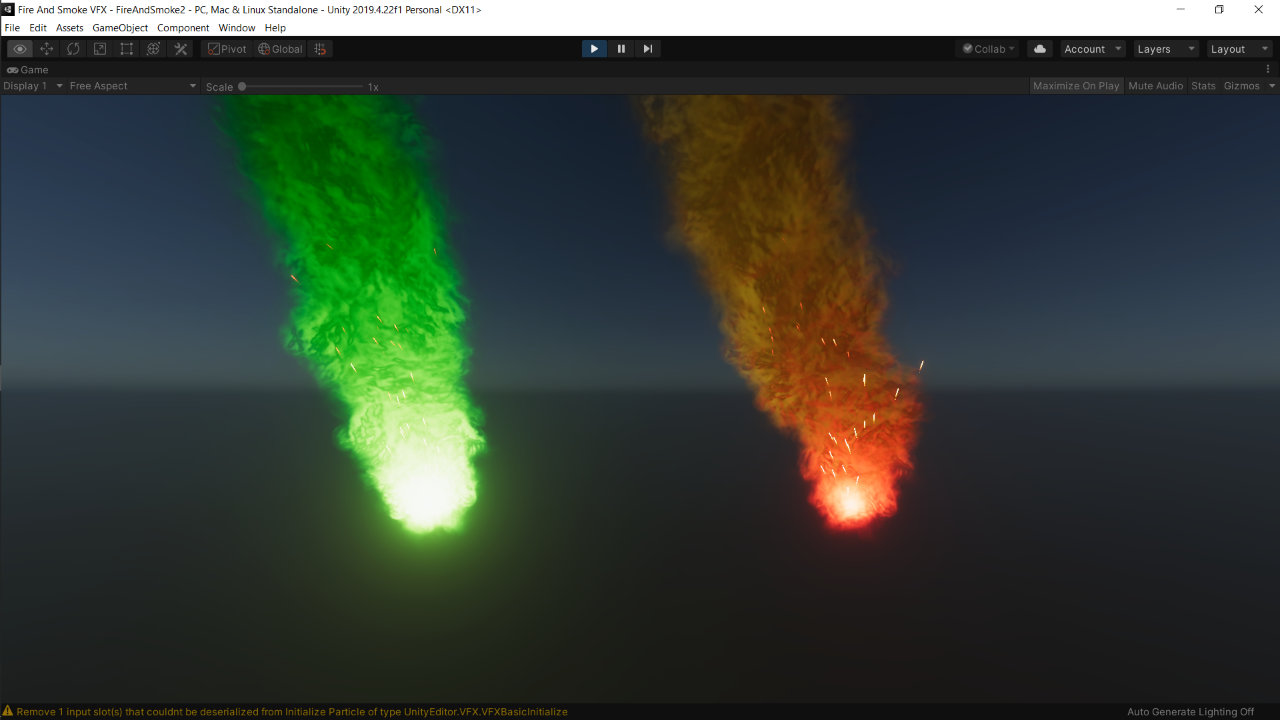

以上で、VFX Graphによる炎と煙のエフェクトが完成である。( 3.10)
3.10 Completed - Fire and Smoke Effect
